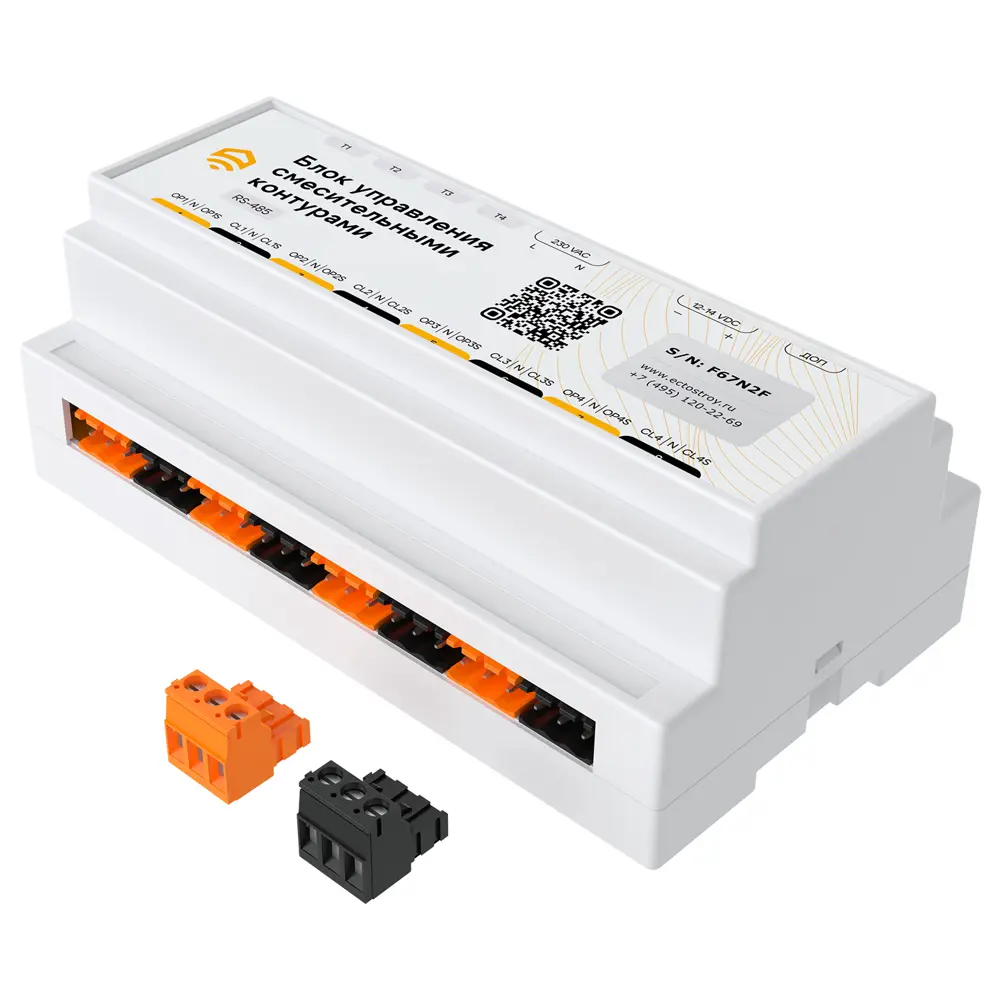

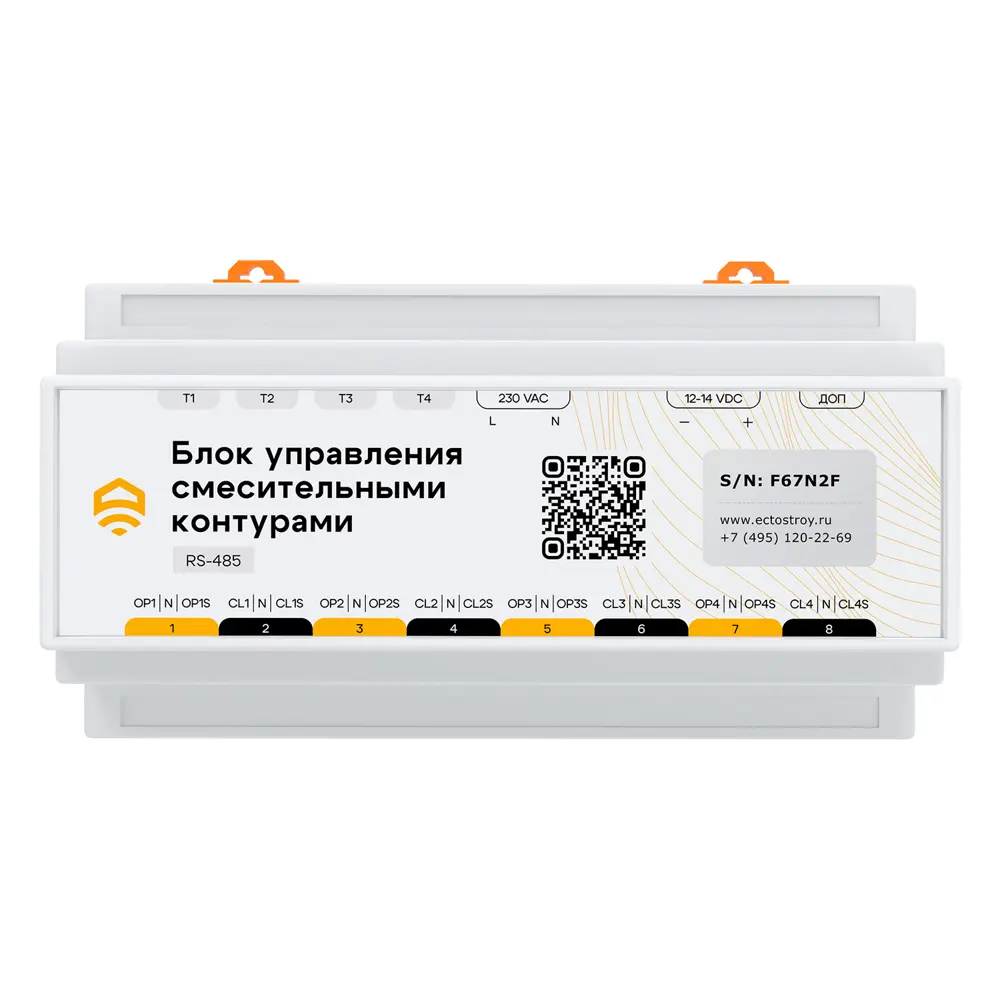

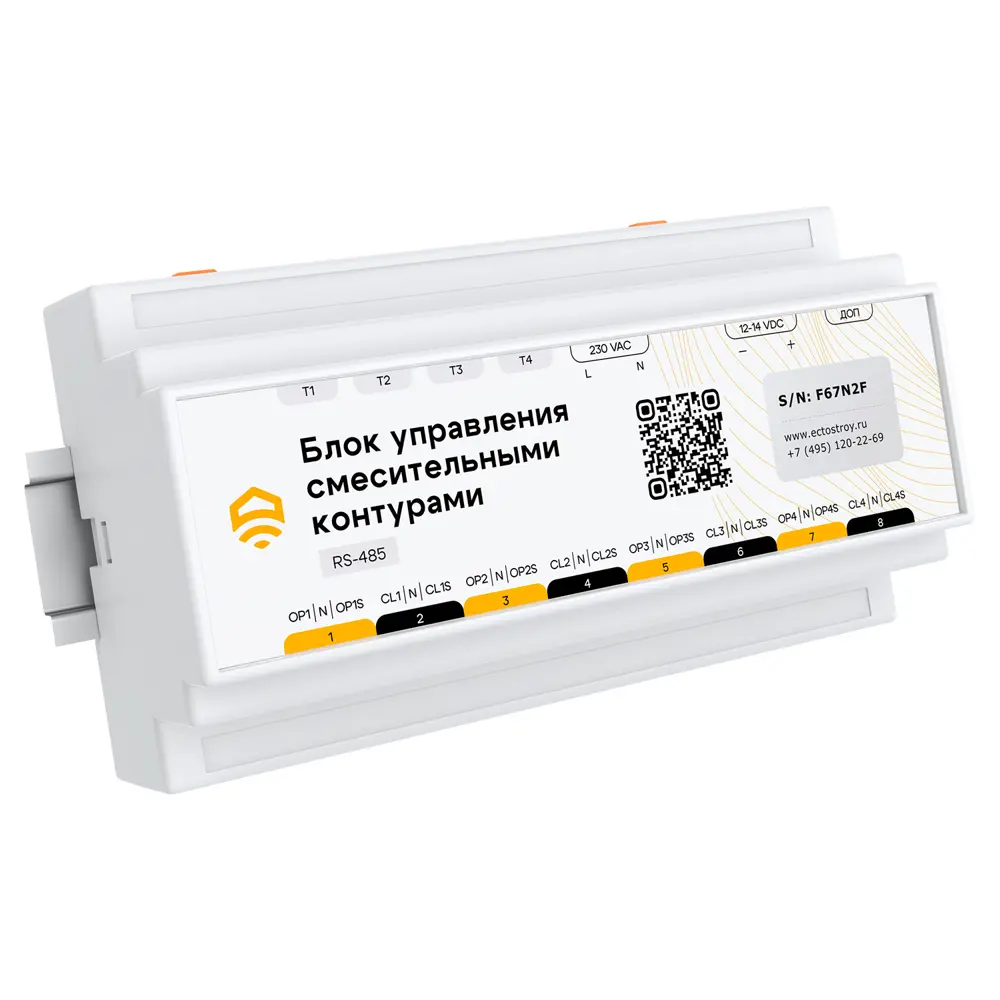

Блок управления смесительными контурами EctoControl

Блок управления смесительными контурами RS485 (Modbus). Модель: ES-CMMX-04. Предназначен для поддержания заданной температуры в смесительном контуре отопления, поддерживает до 4 независимых смесительных контуров.

Основное преимущество:

• точное поддержание температуры,
• бесшумное регулирование,
• возможность автономной работы без системы ectoControl.
• Разработан в Эктострой.

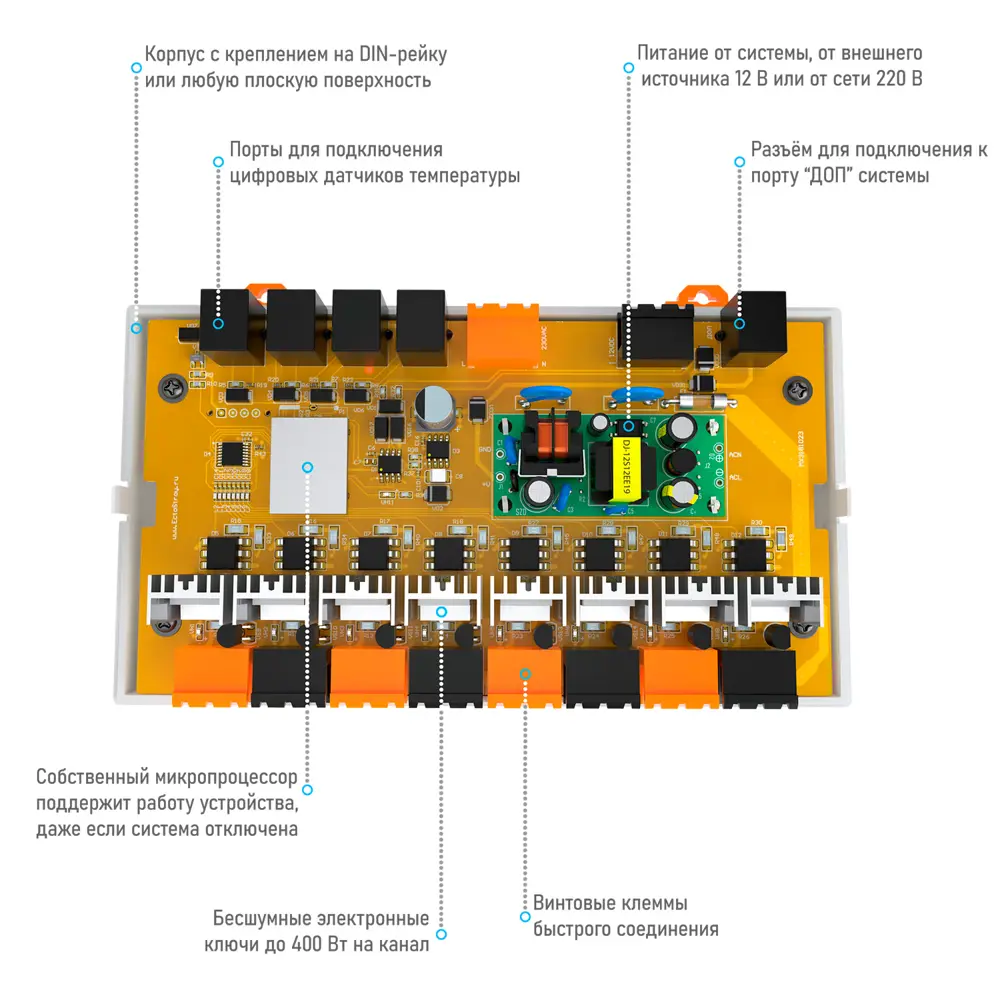

Основные характеристики:

• управление смесительными кранами 220В (4 крана по 2 канала на каждый);
• входы для подключения 4 цифровых датчиков температуры (не входят в комплект);
• мощность до 400Вт на канал, бесшумная коммутация;
• автономное поддержание последней заданной температуры даже при отсутствии связи с системой ectoControl;
• быстрый монтаж на DIN-рейку и иную поверхность.

С адаптером вы сможете: поддерживать заданную температуру в смесительном контуре, оснащенным моторизированным электроприводом трехходового крана; произвольно задавать температуру поддержания в смесительном контуре с помощью мобильного приложения; добавлять адаптер в многоконтурную программу отопления системы ectoControl и гибко настраивать отопительный контур с регулировкой по воздуху и теплоносителю, использовать погодозависимую автоматику и т.д.

Как работает блок управления? Каждый канал блока работает независимо от других каналов и имеет свой набор настроек.

Задача канала блока – установить привод крана в такое положение, при котором температура теплоносителя, вытекающая из коллекторного узла через смесительный кран в контур (подача), будет равна заданной температуре для данного канала. Поскольку температура теплоносителя, скорость его потока, а также величина теплосъема в контуре постоянно меняются, положение крана будет постоянно меняться, подстраиваясь под текущее состояние контура. Блок постоянно сравнивает текущую температуру в контуре с требуемой, учитывает скорость и величину отклонения требуемой температуры от текущей и выдает импульсы напряжения на кран, то открывая, то закрывая его на небольшой угол (работает так называемый ПИД-алгоритм). Для качественного регулирования ПИД-алгоритму блока нужно знать, за какое время кран при постоянной подаче напряжения на него полностью откроется или закроется, а также учитывать общие характеристики отопительного контура, например, как быстро температура откликается на минимальный поворот крана. Такие настройки выполняются с помощью коэффициентов алгоритма ПИД и подбираются опытным путем для каждого контура индивидуально.

Технические характеристики:

• Тип используемых сервоприводов: 230В, 3 провода (общий, открывание, закрывание), до 400Вт на канал;
• Количество каналов управления: 4 (1 сервопривод и 1 датчик температуры на канал);
• Питание: 230VAC (питание блока и сервоприводов) 12…14VDC (питание только блока);
• Подключение к системам: ectoControl 3.3/4.0, порт ДОП (до 5 блоков на 1 систему);
• Тип используемых датчиков температуры: Цифровой, аналогичный датчикам системы ectoControl;
• Тип управления: Поочередная коммутация фазного провода на линии открывания или закрывания сервопривода;
• Температура эксплуатации: от -25 до +50 °С;
• Относительная влажность: не выше 85%;
• Габариты: 155х110х50мм;
• Поддержка: программ отопления в ЛК и приложении;
• Крепление: на плоскую поверхность или на DIN-рейку;
• Длина сигнального кабеля: до 100м (при использовании внешнего питания);
• Гарантия 12 месяцев.

Комплектация: Блок управления смесительными контурами 1 шт; Кабель для подключения к системе ectoControl 1 шт; Инструкция по эксплуатации.
