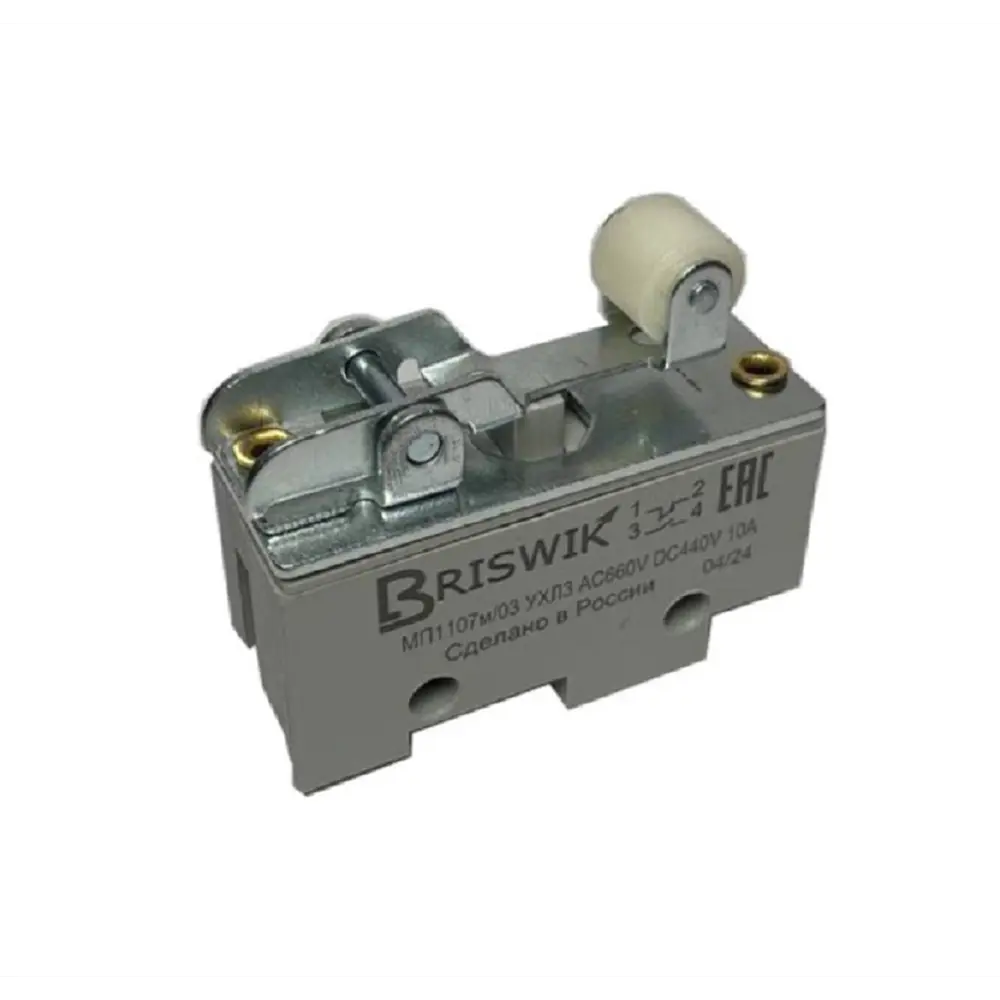

Микропереключатель Briswik МП 1107м/03 цвет

Выключатели серии МП предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В под воздействием управляющих приборов в определенных точках пути контролируемого объекта. Изготовлено по ТУ 27.33.11-002-64638964-2018. Выключатели устанавливаются на подвижных и неподвижных частях стационарных установок. Выключатели могут применяться для работы в цепях управления переменного тока частотой 50 и 60 Гц и постоянного тока напряжением 12 В при токе нагрузки 0,05 А. Выключатели изготавливаются в исполнениях для умеренного холодного (УХЛ) климата и рассчитаны для работы в следующих условиях: - Температура окружающего воздуха от –50°С до +50°С;

• Относительная влажность окружающей среды не более 90% при температуре 20°С и не более 50% при температуре 40°С;
• Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, ухудшающих параметры выключателей;
• Высота над уровнем моря не более 2000 м;
• Вибрационные нагрузки – частота …60 Hz при ускорении 2 g
• Многократные удары – при ускорении 15 g (длительность импульса 2 … 15ms).
• Окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию. МП Х1 Х2 ХХ3м /ХХ5. Х6 Х7 Х8 Х1. Условное обозначение номера серии. Х2. Условное обозначения исполнения по степени защиты: 1 – IP00; 2 – IP40; 3 – IP54. ХХ3. Условное обозначение вида привода. См. табл.3. м Условное обозначение индекса модернизации «м». ХХ5. Условное обозначение исполнения. (01, 03, 05 – присоединение монтажных проводов винтами) Х6. Условное обозначение по типу контактной группы:1 – 1з+1р – по умолчанию, не указывается; 2 – 1з;3 – 1р. Х7. Условное обозначение исполнения по группе коммутационной износостойкости: А – группа 1 – 1 600 000 циклов ВО; Б – группа 2 – 600 000 циклов ВО – по умолчанию не указывается. Х8. Климатическое исполнение и категория размещения по ГОСТ 15050-69. УХЛ3 для IP00 и IP40, УХЛ2 для IP54. Номинальное напряжение изоляции, В -660 Номинальное рабочее напряжение переменного тока частотой 50 и 60 Гц, В -660 Номинальное рабочее напряжение постоянного тока, В -440 Номинальный тепловой ток, А -10 Минимальное рабочее напряжение, В -12 Минимальный рабочий ток, А -0,05 Частота включений в час -1200 Относительная продолжительность включений (ПВ),% -40..60 Коммутационная износостойкость, тыс. циклов -1600 / 600 Степень защиты выключателей: -IP00 IP40 IP54
